Земний клапан клапана Метелика

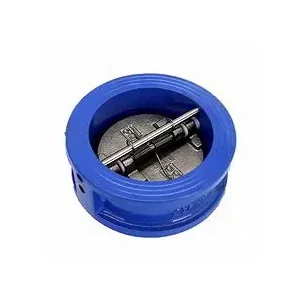

Підключення до вафельного типу нашого чавунного клапана метелика дозволяє легко встановити. Його можна щільно затиснути між двома фланцями, заощаджуючи багато місця для встановлення, і дуже підходить для сценаріїв планування трубопроводів, що обмежуються простором.

Структура та принцип роботи

(I) Структурний дизайн

Зворотний клапан чавуну в основному складається з основних частин, таких як корпус клапана, клапанний диск, стебло клапана, пружина (оснащена деякими моделями). Корпус клапана литі з чавуну, що забезпечує міцну підтримку та стабільну структурну основу для всього клапана. Диск клапана - це ключовий компонент для досягнення функції перевірки. Його форма та структурна конструкція залежать від різних умов праці. Загальні форми включають один диск і подвійний диск. Стебло клапана використовується для підключення диска клапана та направлення його рухомої траєкторії, щоб забезпечити, щоб диска клапана рухався точно та плавно під час відкриття та закриття. Деякі зворотні клапани оснащені пружинами. Функція пружини полягає в тому, щоб допомогти клапанному диску закрити, посилити герметизацію при закритті та певною мірою зменшити появу молота з водою.

(Ii) робочий механізм

Коли середовище протікає в нормальному напрямку, тиск, що утворюється середовищем, підштовхне диск клапана, щоб подолати власну силу тяжіння та можливу пружинну опір, так що диска клапана обертається навколо стебла клапана або валу штифта. У цей час середовище може плавно проходити через клапан, і вся трубопровідна система знаходиться в нормальному потоці. Після того, як середовище має тенденцію до потоку назад, зворотний тиск, що утворюється зворотним потоком середовища, і гравітація самого клапана спричинить швидкий обертання клапана в протилежному напрямку і щільно підійде до сидіння клапана, тим самим відрізаючи рефлюкс-канал середовища, запобігаючи зворотному потоку середовища і забезпечуючи середовище у трубопроводі, завжди підтримує один шлях.
