Як фланцевий зворотний клапан підвищує безпеку промислового трубопроводу?

Що таке фланцевий зворотний клапан?

Фланцевий зворотний клапан — це тип автоматичного клапана, призначеного для пропускання потоку рідини в одному напрямку, запобігаючи зворотному потоку. У клапані використовуються фланцеві з’єднання для надійної установки в промислові трубопроводи. На відміну від клапанів з ручним керуванням, зворотні клапани працюють автоматично залежно від тиску в системі.

Коли рідина рухається в заданому напрямку, клапан відкривається автоматично. Якщо виникає зворотний потік, клапан негайно закривається, щоб захистити насоси, трубопроводи та обладнання від стрибків тиску та пошкодження зворотного потоку.

Фланцеві з'єднання забезпечують чудову герметичність і структурну стабільність, що робить ці клапани ідеальними для застосування під високим тиском і великим діаметром.

Як працює фланцевий зворотний клапан?

Принцип роботи фланцевого зворотного клапана відносно простий, але дуже ефективний. Клапан відкривається, коли тиск рідини, що надходить вперед, перевищує тиск розтріскування. Коли потік припиняється або змінюється, внутрішній диск автоматично повертається в закрите положення.

У різних конструкціях клапанів використовуються різні механізми закриття:

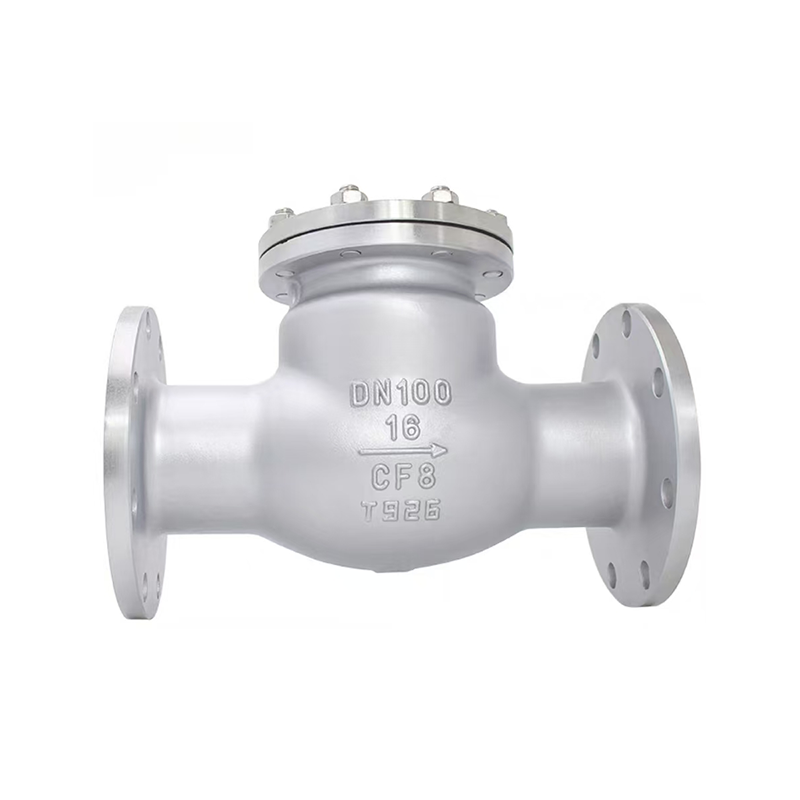

• У поворотних зворотних клапанах використовується шарнірний диск.
• Підйомні зворотні клапани використовують вертикальний рух диска.
• Зворотні клапани з подвійною пластиною використовують пружинні пластини.
• Безшумні зворотні клапани зменшують ефект гідроудару.

Цей автоматичний механізм допомагає захистити промислові системи від:

• Зворотне забруднення
• Пошкодження реверсу насоса
• Гідроудар
• Нестабільність тиску
• Витік трубопроводу

Основні переваги фланцевих зворотних клапанів

Промислові підприємства обирають фланцеві зворотні клапани, оскільки вони забезпечують довгострокові експлуатаційні переваги.

Поширені типи фланцевих зворотних клапанів

Для різних промислових систем потрібні різні конструкції зворотних клапанів. Вибір правильного типу підвищує продуктивність і надійність.

Промислове застосування

Фланцеві зворотні клапани широко використовуються в багатьох галузях промисловості завдяки своїй надійності та простому автоматичному управлінню.

• Системи водопостачання
• Очисні споруди
• Нафто- і газопроводи
• Нафтохімічні потужності
• Електростанції
• Морські інженерні системи
• Циркуляційні системи ОВК
• Промислові насосні станції

У середовищах хімічної обробки часто перевагу надають стійким до корозії матеріалам, таким як нержавіюча сталь. У системах високого тиску зазвичай вибирають клапани з вуглецевої або кованої сталі для підвищення міцності конструкції.

Як вибрати правильний клапан

Вибір правильного фланцевого зворотного клапана вимагає ретельної оцінки умов експлуатації.

Основні фактори включають:

• Робочий тиск
• Температура рідини
• Розмір трубопроводу
• Тип носія
• Швидкість течії
• Вплив корозії
• Орієнтація установки

Промислові покупці також повинні перевірити відповідність стандартам, таким як специфікації ANSI, API, DIN або BS залежно від вимог проекту.

Поради щодо встановлення та обслуговування

Правильна установка значно покращує продуктивність та термін служби клапана.

• Встановіть клапан відповідно до стрілки напрямку потоку.
• Переконайтеся, що фланці вирівняні перед затягуванням болтів.
• Уникайте надмірної вібрації трубопроводу.
• Регулярно перевіряйте ущільнювальні поверхні.
• Слідкуйте за ненормальним шумом або змінами тиску.
• Очистіть внутрішні компоненти під час відключення на технічне обслуговування.

Неправильна установка може призвести до витоку, надмірного зносу або поломки клапана. Регулярна перевірка допомагає виявити проблеми до того, як вони призведуть до дорогих простоїв.

Фланцевий зворотний клапан проти інших типів клапанів

Багато промислових покупців порівнюють зворотні клапани з засувками або кульовими кранами. Однак функції у них різні.

Завдяки автоматичному функціонуванню фланцеві зворотні клапани необхідні в системах, де захист від зворотного потоку є критично важливим.

FAQ

Висновок

Фланцеві зворотні клапани є важливими компонентами промислових трубопроводів. Вони допомагають запобігти зворотному потоку, захистити обладнання, підвищити безпеку експлуатації та зменшити витрати на обслуговування. Незалежно від того, чи використовуються вони в системах водопідготовки, нафти та газу, хімічної обробки чи систем опалення, вентиляції та кондиціонування, вибір правильної конструкції клапана та матеріалу може значно покращити довгострокову продуктивність системи.

Клапан Shengshi Huagongзабезпечує надійні промислові клапанні рішення, розроблені для вимогливих застосувань. Якщо ви шукаєте довговічні та високопродуктивні фланцеві зворотні клапани для свого проекту, вибір надійного виробника має вирішальне значення для довгострокового успіху експлуатації.
