Скільки типів зворотних клапанів ви знаєте？

Скільки типівконтрольні клапанити знаєш？

Контрольні клапани, також відомі як односторонні клапани, використовуються для запобігання середнього зворотного потоку і широко використовуються у багатьох промислових та цивільних системах, з широким різноманіттям типів.

Поділяються на структуру, загальні типи включають підйомконтрольні клапани. Його диск клапана ковзає по вертикальній центральній лінії корпусу клапана і, як правило, встановлюється в горизонтальних трубопроводах. Цей тип зворотного клапана має просту структуру та хорошу ущільнювальну продуктивність, але він має високу стійкість до рідини і підходить для низького потоку та застосувань малого діаметру. Наприклад, його зазвичай використовують на виході з деяких невеликих водних насосів, щоб запобігти виплаті води назад у насос.

Клапани гойдалки також є загальним типом. Диск клапана обертається навколо осі каналу сидіння клапана і може бути встановлений на горизонтальних та вертикальних трубопроводах. Він має низьку стійкість до рідини та незначно нижчу герметичну продуктивність порівняно з типом підйому, але він може бути застосований до умов праці з більшими діаметром та більш високими витратами. Поворотні зворотні клапани часто спостерігаються у великих системах водопостачання та нафтохімічних трубопроводів, щоб забезпечити односторонній потік середовища.

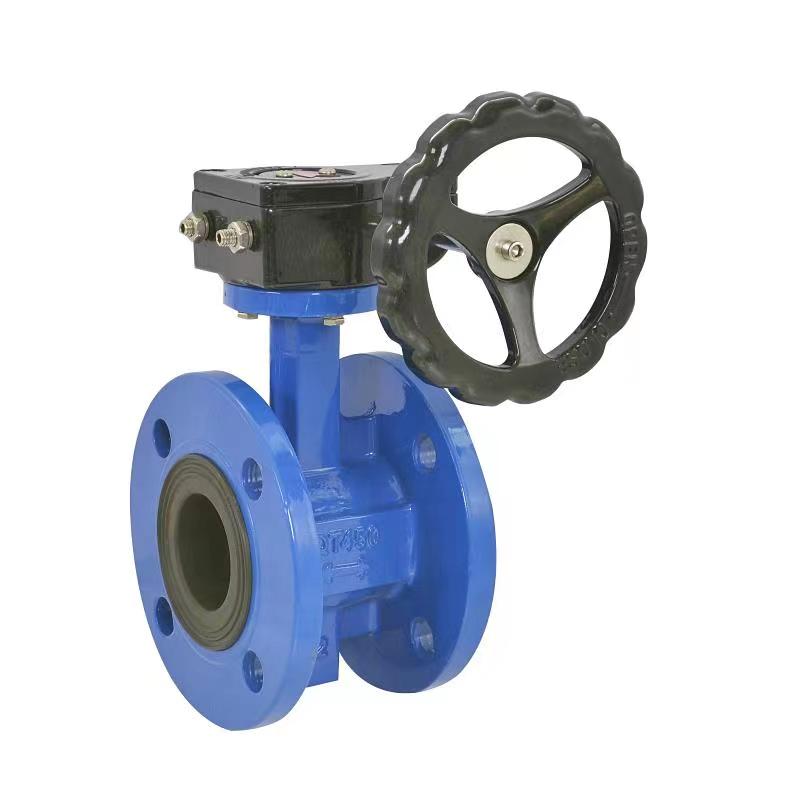

Конструкція зворотного клапана метелика схожа на клапан метелика, при цьому диска клапана обертається навколо нерухомої осі. Він невеликий розмір, легкий у вазі, простий у встановленні та має низьку стійкість до рідини, але його ущільнювальна продуктивність є середньою. Він зазвичай використовується в трубопроводних системах з низькими вимогами до герметизації та обмеженим простором, такими як вентиляційні протоки в деяких будівлях, для запобігання зворотного потоку повітря.

Існує також зворотний клапан діафрагми, який покладається на деформацію діафрагми для контролю відкриття та закриття клапана. Цей тип зворотного клапана має просту структуру, надійну герметизацію та низькі вимоги до чистоти середовища. Він підходить для рідких середовищ, що містять тверді частинки або волокна. У деяких трубопроводах системи очищення стічних вод, діафрагмаконтрольні клапаниможе ефективно запобігти зворотному потоку стічних вод та захистити нормальну роботу обладнання.

Крім того, за різними методами з'єднання зворотні клапани можна розділити на фланцеві з'єднання, різьбові з'єднання, зварені з'єднання та інші типи для задоволення вимог встановлення різних систем трубопроводів. Різні типи зворотних клапанів мають свої характеристики, і в практичних додатках їх потрібно вибрати розумно на основі таких факторів, як середні властивості, робочий тиск та положення встановлення, щоб переконатися, що зворотний клапан відіграє хорошу роль у запобіганні середнього зворотного потоку.
